TBX709L:ケーブル類だよ。

どんなケーブルが付いているのか？

購入前に確認したケーブルの説明はこんな感じ。

購入前に確認したケーブルの説明図

ナビ側のケーブルと車側のケーブルをどのように接続するのか？

そのためにはどの様なコネクタが付いているのか？

ピン配置はどうなっているのか？

など？？？な点がい～～～っぱいだったよ。

なので、付属されてたケーブルをいつでも見れる(確認できるように)撮ってみたよ。

ケーブルにはラベルが付いていて親切だね。

• 電源ケーブル：①～⑨

ISOステレオハーネス　メス

RCA ジャック

ステアリングコントロール等のコード類

ISOステレオハーネス電源側のピン配置

ISOステレオハーネススピーカー側のピン配置

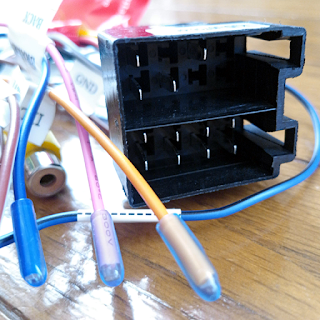

ISOステレオハーネスを前から

ISOステレオハーネスをピン側から

ピンアサインを確認してみた。

電源側

②	④	⑥	⑧
①	③	⑤	⑦

①	－
②	－
③	－
④	メイン電源
⑤	ANT電源（ピンには分岐ケーブルが付いている）
⑥	－（ILL電源のピンは無い）
⑦	ACC電源
⑧	GND

スピーカー側

②	④	⑥	⑧
①	③	⑤	⑦

①	RR+
②	RR-
③	FR+
④	FR-
⑤	FL+
⑥	FL-
⑦	RL+
⑧	RL-

となっていた。

また、ILL電源を含む各種ケーブルには終端キャップがついてるよ。

• USBケーブル：⑩～⑫

１本は短いよ

• 外部アンプ接続ケーブル：⑬～㉑

RCAピンジャック

• 映像、マイク入力ケーブル：㉒～㉘

3.5mmのマイク入力用ジャック

• 映像入力ケーブル：㉙～㉝

RCAピンジャック

• WiFiアンテナ：㉞

SMA? オス

• GPSアンテナ：㉟

FAKRA メス

• 本体裏面との対応

歯抜けで刺さるみたい。

電源コードの①～⑨が肝だな！！
次は接続用の部品購入だ。
