自作PC:ASUS P8H77-VでWin7起動後のRAID化

ＯＳ起動後にストライピングに変更する手順を纏めました。

ASUS P8H77-VにはオンボードRAIDがある。
HDDも500GBが２台あり折角なのでストライピングにして
さらにシステムを高速化したい！

早速、BIOSでSATAの動作モードをIDEからRAIDに変更。

すると、どうしたことかブルー画面。。。あちゃ～(T_T)

AHCIモードにしても、同じでした。。。(T_T)

IDEに戻して、ググってみると、
WinOSをインストールするときにRAIDドライバをインストールするようだ。。。
今更、再インストールなんてしたくない(T_T)

更に、インストール後の情報をググってみると、
後付でドライバをインストールする「SATAモード変更支援ツール」を
見つけることができました。ありがとうございます。
http://www.mercury.sannet.ne.jp/moonsault/satamodetool/index.html

以下、AHCI、RAIDで起動した手順を纏めておきます。
全て管理者権限を持つユーザで実行します。

ちなみに、作業前のスコアです。プライマリハードディスク：７．５

１．作業準備
１．１．ドライバをダウンロードして解凍する。
　Intel_Rapid_V11101006_V11501207_XPWin7_8.zip
　ドライバは
　\Intel_Rapid_V11101006_V11501207_XPWin7_8\Driver\Win7_XP\64bit
　を使用します。
１．２．ツールを起動します。

２．AHCIモード
２．１．ドライバのインストール
　「INFファイルを指定してAHCI・RAIDドライバをインストール」をクリック
　確認メッセージが表示されます。

　「iaAHCI.inf」を指定する

　完了メッセージの表示、「閉じる」でリブート

２．２．AHCIを有効にする
　「標準AHCIドライバを有効にする」をクリック

　有効化の確認メッセージの表示、「はい」で進める

　完了メッセージの表示、「閉じる」でリブート

２．３．BIOSの設定
　詳細メニューのSATA設定で動作モードをAHCIに変更します。

　設定を保存してリブート
　起動後に状況確認、AHCIが有効になっている

　起動後のスコアです。プライマリハードディスク：７．９

３．RAIDモード
３．１．ドライバのインストール
　「INFファイルを指定してAHCI・RAIDドライバをインストール」をクリック

　「iaStor.inf」を指定する

　完了メッセージの表示、「閉じる」でリブート

３．２．インテル・ラピッド・ストレージ・テクノロジーのインストール
　インストーラは
　\Intel_Rapid_V11101006_V11501207_XPWin7_8\Install\Others\setup.exe
　を使用します。

　完了メッセージの表示、「完了」でリブート

３．３．RAIDを有効にする
　「標準RAIDドライバを有効にする」をクリック

　有効化の確認メッセージの表示、「はい」で進める

　完了メッセージの表示、「閉じる」でリブート

３．４．BIOSの設定
　詳細メニューのSATA設定で動作モードをRAIDに変更します。

　設定を保存してリブート
　起動後に状況確認、RAIDが有効になっている

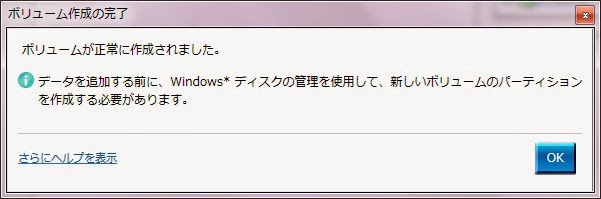

３．５．RAIDの構成
　500GBのHDD２機をストライピング(RAID0)で構成する。

　この構成方法が曲者です。マニュアルには構成方法が記載されていません。
　これは、先程インストールした「インテル・ラピッド・ストレージ・テクノロジー」
　を使って行います。メニューにある「インテル・コントロール・センター」を起動して
　アプリケーションから選択します。
　※ネットをググると、ブート中に[Ctrl]+[i]して設定画面に入るとの記述がありますが、
　　構成が完了するまでは有効になりません。
